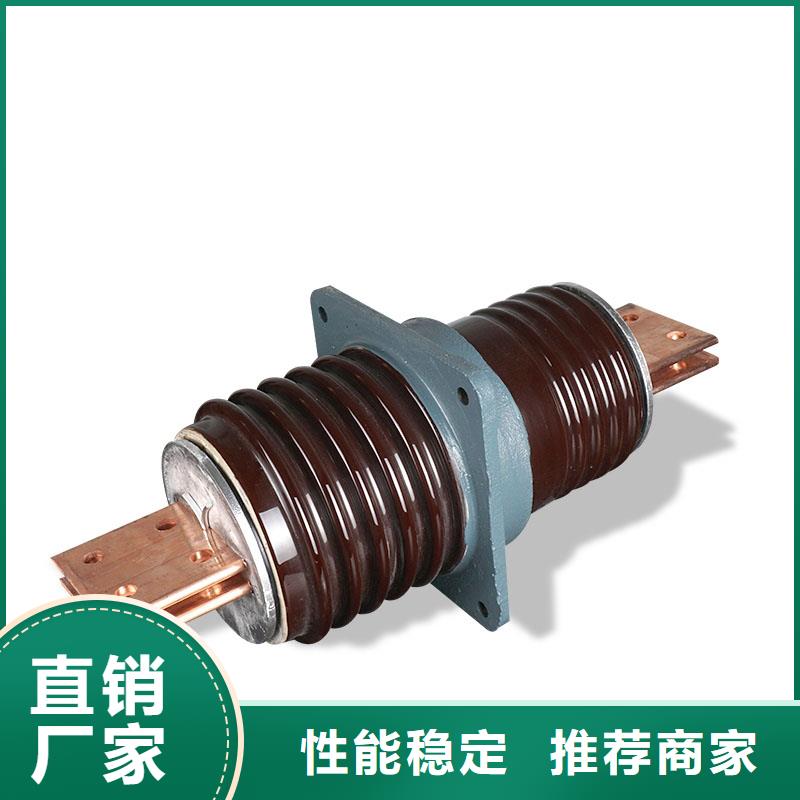

CWWB-35/1250A陶瓷穿墙套管

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。高压穿墙套管又称做高压穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套
墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿国墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃-40℃，不适用于在足以降低套管性能的条件下以及套管性能的条件下以及套管户内部分表面凝露情况下使用。  当套管环境温度高于+40℃，但不超过+60℃，套管的工作电流建议按环境温度每1℃，额定电流负荷降低1.8℃.   当套管在环境温度高于+40℃以及符合GB12944.1第5.1条中规定的高允许发热温度的情况下使用时，允许其工作电流长期过载，建议按环境温度每降低1℃，额定电流负荷增加值不应大于额定电流的20%.   套管按使用场所可分为：户内普通
型、户外-户外普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型5种类型.   户外-户内耐污型适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区.   户外-户内高原型适用安装地点海拔为3000m以下地区.   户外-户内高原型耐污型适用安装地点海拔为3000m以下的污染地区.   套管按所使用导体材料又可分为铝导体、铜导体以及不带导体（母线式）的三种类型.额定电流1500A及以下铜导体的穿墙套管作为过度产品，其主要尺寸及特性按GB12944.2附录B的规定.其型号字母B表示强度等级为7500N.其它各类套管的弯曲强度等级分类如下，母线穿墙套管的使用电流决定用
户采用的母线尺寸 二、结构简介   套管有瓷套、安装法兰及导电部分装配而成，母线穿墙套管不带导点部分.瓷套与法兰固定方式，除35kV高原型以及部分耐污型产品采用机械卡装外，其余均用水泥胶合剂胶装；铜志电杆采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定，对母线穿墙套管所带安装用夹板，出厂时未加工开口尺寸，以便用户根据实际选用的母线规格型式自行确定开口尺寸.瓷件表面一般上棕釉.安装法兰一般采用灰铸铁，但电流等级为1500A及以上产品的法兰、端帽及定心垫圈采用硅铝合金，以降低套管在长期工作下的发热温度，各种黑色金属附件表面涂灰瓷漆.
