辽宁清障仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块，可变频调压输出电源。频率可变为45H和55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的 技术抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。

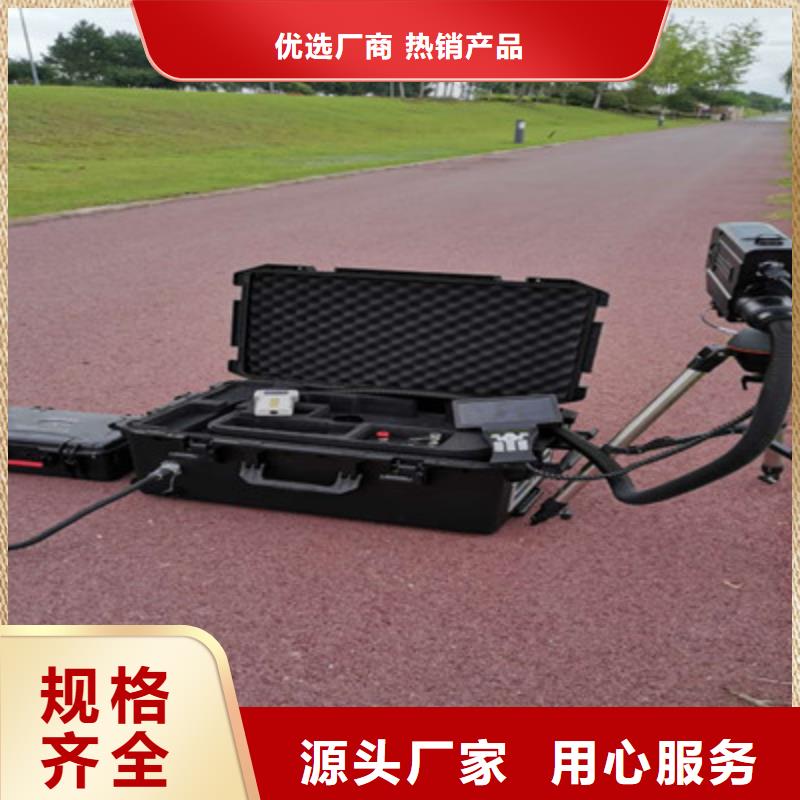

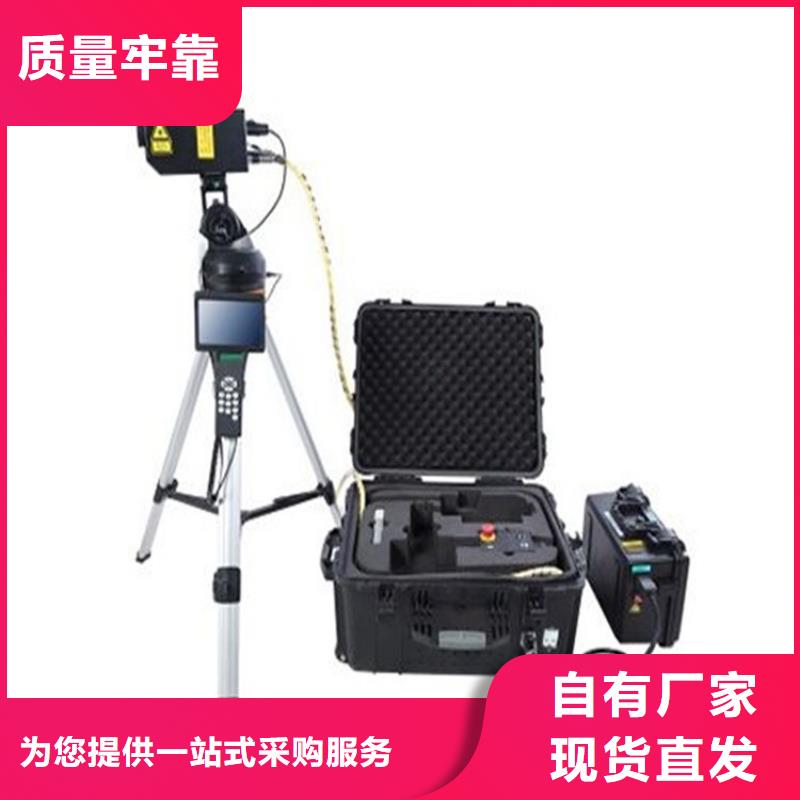

辽宁清障仪产品描述 本系列激光电网异物仪可实现 0~350 米内电网输电线路上的异物功能，如：能够电网上的风筝、气球、广告布、锡箔纸、麻绳、鸟窝等异物。设备具有独立电源持续工作的特性，缩短作业时间，降低劳动强度及危险性，摆脱地理条件限制，可远程非接触式异物，同时不损伤电线。2.主要部件及说明2.1设备参数表：序号 名称 规格1 激光功率 350W2 激光波长 1080±1nm3 光斑尺寸 150米处≤φ15㎜4 工作距离 0-500米5 激光器供电要求 恒压DC48V 40A6 锂电池参数 恒压输出DC48V 40A7 控制方式 无线控制8 冷却方式 风冷9 相机倍率 ≥30倍10 夜视系统 微光夜视11 切割功能 高精度九档可调12 异物入侵报警功能 5M有效范围13 工作温度 -15℃~40℃14 储存温度 -20℃~40℃15 续航时间 持续出光≥1h… … …2.2拉杆箱图示与说明（实例）注意点:①拉杆箱的拖行应将拉杆另一侧的把手放下。②卡扣的打开与关闭需要从上方压住，遵循“先合上好上的（一般为侧面卡扣）”的原则。③电源航插的使用请对准卡槽并旋紧，在不用的时候合上盖子以防受损。

<辽宁>天正华意电气设备有限公司

辽宁清障仪电网异物激光清障仪研发背景 高速公路 铁路 输电线路目前各地市电力系统架空线路35kV以上输电线路均为裸导线，在数千公里长度内每年 异物挂线有千次之多，异物挂线及危害树木是导致线路非计划性停运的主要原因之一。传统处理方法需线路停电或带电作业，但线路停电降低了电网供电可靠性，增大了区域 停电风险，造成较大经济损失和社会负面影响。以往曜异物挂线或危害树木的主要方法是依靠人员靠近或进入高压电场，直接或 间接接触带电体，除掉飘落物、危害树木等。这样做存在较高的作业风险，隐患大，且作业耗时长，劳动强度高，近年来各地均 呈现出带电登高作业人员严重不足的态势。为解决这一难题，我公司研发生产的激光导线清障仪釆用地面发射可控激光对挂线高空异物及危害树木进行远距离切割方式，具有、快速、可带电作业的特点。降低停电风险，保障电网正常运行，该产品被 电网列入应急处置设备。【无人机操作存在火灾隐患、飞行限制、天气限制等，如禁飞区、森林覆盖区. 化工油库、操作失控、大风、雨无法作业】选型参考水电厂取水口杂物清理、铁路 高速公路较大树障清理建议使用TH- 1000W机型200千伏以上输电线路，高速路因塔型较高建议使用TH-500W机型新能源发电、铁路供电网、350千伏及以下输电线路 建议使用TH- 350W机型激光清障仪工作原理通过光学光具组以及相应电能转换电路，将激光聚焦于导线异物处，高温燃烧切割而 达到目的。

<辽宁>天正华意电气设备有限公司 辽宁激光清障仪

辽宁清障仪本用户手册虽经过真审阅，但纰漏在所难免，如有不明之处，请联系相应技术或销售人员。声明：? 公司保证本产品经过完善的测试和检验，在运输前所有检测项目均达到书面的质量规格要求。如果在收到产品时发现外包装和内部有任何损坏，请马上与我司联系。? 产品手册版权归本公司所有，未经许可不得翻印、抄袭、修改本用户手册内容。信息在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。这份用户手册提供了重要的产品操作，以及其他信息给您以及所有将来的用户作参考。为了确保操作和产品的性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。●本系列脉冲光纤激光器是IV级的激光产品。该系列激光器在1080nm或1080nm附近波长范围内发出不小于200W的激光辐射。避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。●切勿直接观看输出头。●此激光器发射光为不可见光，使用时切勿把激光输出头朝向有人的地方。●请不要打开机器，因为没有可供用户使用的产品零件或配件。所有保养或维修必须返回本公司内进行。激光器分级：本系列激光器属于IV级激光：激光直接照射一定会对眼睛造成不可修复的伤害，也会造成皮肤灼伤和烧坏物品，某些情况下激光的反射光及散射光也会造成眼睛损害和皮肤灼伤，因此在激光炮工作时禁止在前面放置易反射光的物体（如：镜子等）。1、标示：2、激光等级： 根据欧洲标准EN 60825-1，条款9，该设备内部激光器?属于4类激光器?。该产 品发出波波在1064nm或1080nm附近的激光辐射，且由于输出头辐射出的平均功率?于50W，会对直接或间接地暴露于这样的光强度下的眼睛和?肤造成伤害。尽管该辐射不可见，光束仍会对视?膜或眼角膜造成不可恢复的伤害。3、注意事项：

辽宁清障仪1：同轴瞄准镜头连接云台电源线2：同轴瞄准镜头连接云台数据线3：光纤护套4：同轴瞄准镜头5：绿激光指示器6：钥匙开关7：警示蜂鸣器8：急停开关9：绿激光指示器开关10：天线注意点:①当心光纤，请顺着光纤的方向按此示意图排布，严禁强行折弯光纤！②自动化辅助瞄准手柄，以下简称“控制手柄”，摆放时屏幕上方严禁有异物遮挡，下方网线口禁止挤压，以防屏幕受损以及控制线路失灵！2.4配件图示与说明2.5设备接线图3.安装指南3.1同轴镜头的安装安装步骤：手拎螺母拎松，按下限位按钮，将快装板插入卡槽并完全推入，松开限位按钮，拎紧手拎螺母拆卸步骤：松开手拎螺母，按下限位按钮，将同轴镜头取出即可。产品操作指南步：按照上述安装方法将云台、镜头与控制手柄接好线。第二步：将激光器箱体侧面的航插与电池侧面航插接好（此线两头互通对应接好）；第三步：打开电池侧面船型开关，此时设备上电，控制手柄正常工作，先瞄准所需的异物。第四步：旋开⑤急停按钮（弹出为打开状态按下为关闭状态）；旋开⑥钥匙开关至“on”上；1、连接WIFI2、打开平板瞄准系统APP3、调节激光功率4、根据不同异物调节移动速度5、开启激光

辽宁激光清障仪

辽宁清障仪本用户手册虽经过真审阅，但纰漏在所难免，如有不明之处，请联系相应技术或销售人员。声明：? 公司保证本产品经过完善的测试和检验，在运输前所有检测项目均达到书面的质量规格要求。如果在收到产品时发现外包装和内部有任何损坏，请马上与我司联系。? 产品手册版权归本公司所有，未经许可不得翻印、抄袭、修改本用户手册内容。信息在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。这份用户手册提供了重要的产品操作，以及其他信息给您以及所有将来的用户作参考。为了确保操作和产品的性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。●本系列脉冲光纤激光器是IV级的激光产品。该系列激光器在1080nm或1080nm附近波长范围内发出不小于200W的激光辐射。避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。●切勿直接观看输出头。●此激光器发射光为不可见光，使用时切勿把激光输出头朝向有人的地方。●请不要打开机器，因为没有可供用户使用的产品零件或配件。所有保养或维修必须返回本公司内进行。激光器分级：本系列激光器属于IV级激光：激光直接照射一定会对眼睛造成不可修复的伤害，也会造成皮肤灼伤和烧坏物品，某些情况下激光的反射光及散射光也会造成眼睛损害和皮肤灼伤，因此在激光炮工作时禁止在前面放置易反射光的物体（如：镜子等）。1、标示：2、激光等级： 根据欧洲标准EN 60825-1，条款9，该设备内部激光器?属于4类激光器?。该产 品发出波波在1064nm或1080nm附近的激光辐射，且由于输出头辐射出的平均功率?于50W，会对直接或间接地暴露于这样的光强度下的眼睛和?肤造成伤害。尽管该辐射不可见，光束仍会对视?膜或眼角膜造成不可恢复的伤害。3、注意事项：

辽宁激光清障仪

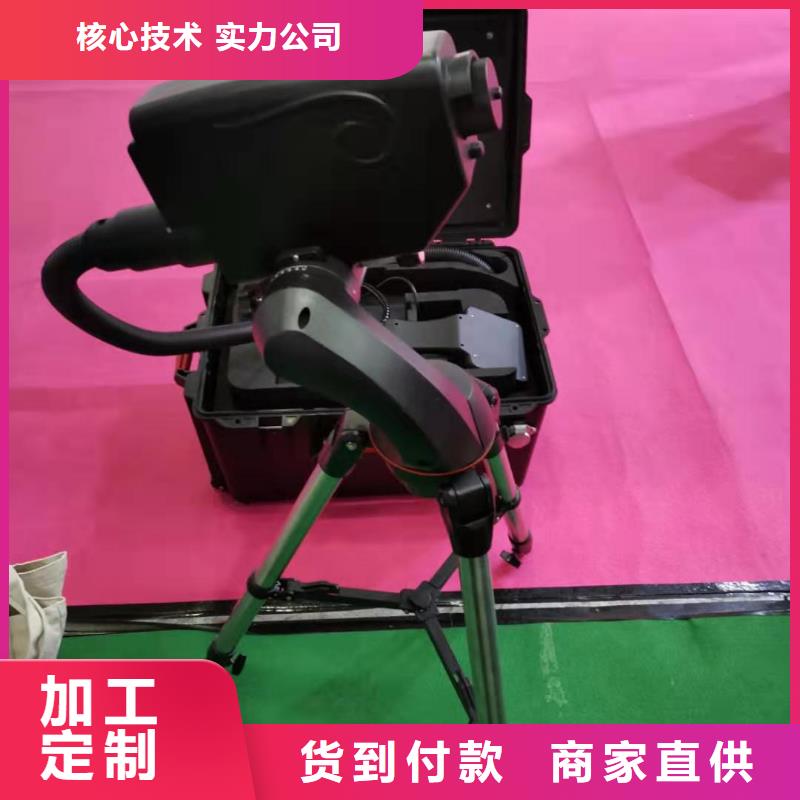

辽宁清障仪1.主要部件及说明1.1拉杆箱图示与说明注意点:①拉杆箱的拖行应将拉杆另一侧的把手放下。②卡扣的打开与关闭需要从上方压住，遵循“先合上好上的（一般为侧面卡扣）”的原则。③电源航插的使用请对准卡槽并旋紧，在不用的时候合上盖子以防受损。1.2内部布局与说明注意点:①当心光纤，请顺着光纤的方向按此示意图排布，严禁强行折弯光纤！②自动化辅助瞄准手柄，以下简称“控制手柄”，摆放时屏幕上方严禁有异物遮挡，下方网线口禁止挤压，以防屏幕受损以及控制线路失灵！1.3配件图示与说明2.安装指南2.1云台组装注意点:①箭头对接处连接，注意有无螺丝松动，保证云台固定牢靠。②锁紧螺母涉及云台转动，在使用前确保云台承重后不会自己转动即可。2.2同轴镜头的安装安装步骤：手拎螺母拎松，按下限位按钮，将快装板插入卡槽并完全推入，松开限位按钮，拎紧手拎螺母拆卸步骤：松开手拎螺母，按下限位按钮，将同轴镜头取出即可。2.3控制手柄的安装注意点:①通讯线的插拔要小心并插紧，严禁拖拽，此根线影响控制手柄的操作。②其余航插参考上图一一对应插好，确认无误后再通电。3.产品操作指南 步：连接电源线，并打开空气开关；第二步：选择激光器的控制方式，切换开关为OFF表示此时激光器进入内控模式，此时连接RS232端口与电脑，详见《激光器使用手册》；以下操作为切换开关为ON使用外控，来进行除异物操作。第三步：打开紧急停止开关，打开激光器电源，此时ALARM、POWER灯变绿为激光器正常状态，ACTIVE灯为激光出射指示灯，红色表示没有出激光的状态。第四步：根据不同距离与实际需求效果来调节“功率调节”按钮，往右增大，往左变小，参考刻度盘9.9对应满功率输出。第五步：十字线中心对准目标物，按下出光按钮，ACTIVE变绿则激光发射，再按一下ACTIVE变红激光关闭。注意点:①请注意激光器状态指示灯，如遇不正常的情况请参照《激光器使用手册》。②操作环境应尽量避免潮湿，箱体两侧通风口严禁遮挡。③云台支持九档调速，开机默认9档快转速，调节时先按“2”再按“数字”（数字1-9对应慢-快），在“云台控制显示屏上”显示“x5”表示第五档速度，以此类推。

辽宁激光清障仪

辽宁清障仪1信息感谢您选择我司的激光清障设备，本使用说明书为您提供重要的，操作使用以及维护方面的信息。为确保操作和产品在状态运行，请在使用本产品前仔细阅读本产品说明书，并遵守本说明提到的注意和警告事项，以确保和妥善使用。 警告： 由于所使用的激光具有较大危险性，激光清障仪只能由经过培训的专业人员进行操作，并且只能在对目标物进行时使用，否则可能引起人身伤害财物损坏甚至火灾等重大危险。 警告： 激光清障仪在工作时，严禁在激光路径上有人员或其他非目标物经过，以免引起人身伤害、物品损坏或火灾。警告： 激光清障仪属于精密光学设备，在运输和使用中请勿过于暴力，以免造成设备损坏或清障作业能力下降。警告： 光纤铠缆小弯曲半径不得小于20cm。注意： 在平板上退出清障系统，必须等待1分钟以后再关闭激光发射装置电源！ 1.1激光等级本激光清障设备属于第4类激光器。本产品发射的激光的中心波长为1080nm，激光输出头激光功率超出200W。直接或者间接的暴露在这样的光强度下会对眼睛以及皮肤造成伤害。该波长处于中红外为不可见光，切记不可见光在高功率情况下一样会对视网膜或者眼角膜造成不可修复的伤害。1.2光学激光输出端镜片若有灰尘或者杂物将会导致输出镜片损坏或造成激光器内部产生不可修复的损坏。 请在使用激光器之前打开输出头的保护帽，仔细检查玻璃输出端面的洁净情况，请勿在玻璃端面有灰尘或者杂物的情况下开启激光。如果发现有灰尘或者杂物，请选用无尘布或者无尘棉蘸取酒精溶液擦拭至洁净再启用激光。1.3电学确保直流供电电压正常，激光清障设备有效接电，安防环境可靠。
